IHF型氟塑料化工离心泵为单级单吸式离心泵参照国际标准ISO2858标准设计，介质过流部分的材料采用日本大全株式会社生产的PVDF材料。具有耐高温强腐蚀性能，广泛适用于化工、制药、石油、冶金、冶炼、电力、电镀、印染、农药、制纸、食品、化纤等行业。在-85℃~200℃温度条件下长期输送任意浓度的各种酸、液碱、强氧化剂等多种腐蚀性介质。

结构简介 IHF型氟塑料化工离心泵为悬臂式单级单吸式离心泵。泵的旋转方向从驱动轴端看，按顺时方向旋转。泵体的外部采用钢性夹板以承受进、出口管外部压力。后夹板又为支撑板，脚支撑式，通过紧固件固定在底座上，支撑泵体、前夹板。带有机械密封件的后盖，通过止口被夹在泵体与定位环中间。悬架部分固定在定位环上，并由悬架支架支撑在底座上。

为拆卸方便，采用了背面抽出（后开门式）的结构设计。检修时，只要拆下加长联轴器的中间联接件，而不需拆卸进口及出口联接管道，泵体和电机，有时联轴器也可采用两节三爪式联轴器，就可退出转子部件检查所有的零部件。

泵的轴封装置分两种。一种是单端面内装式机械密封，主要用于高温强腐蚀性介质的工况场合，如钢厂的酸洗工段工况。另一种是外装式10T型波纹管机械密封，主要用于低温强腐蚀性介质工况场合。

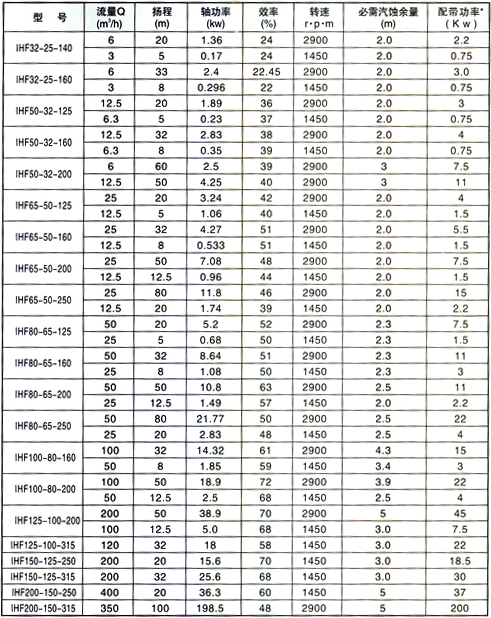

流量：6.3 m3/h~400m3/h

扬程：5m~50m

出口直径：DN25~DN150（mm）

应用：具有耐高温、强腐蚀性能，广泛应用于在-85℃~200℃温度条件下长期输送任意浓度酸碱等腐蚀性介质。

IHF型氟塑料化工离心泵结构说明
